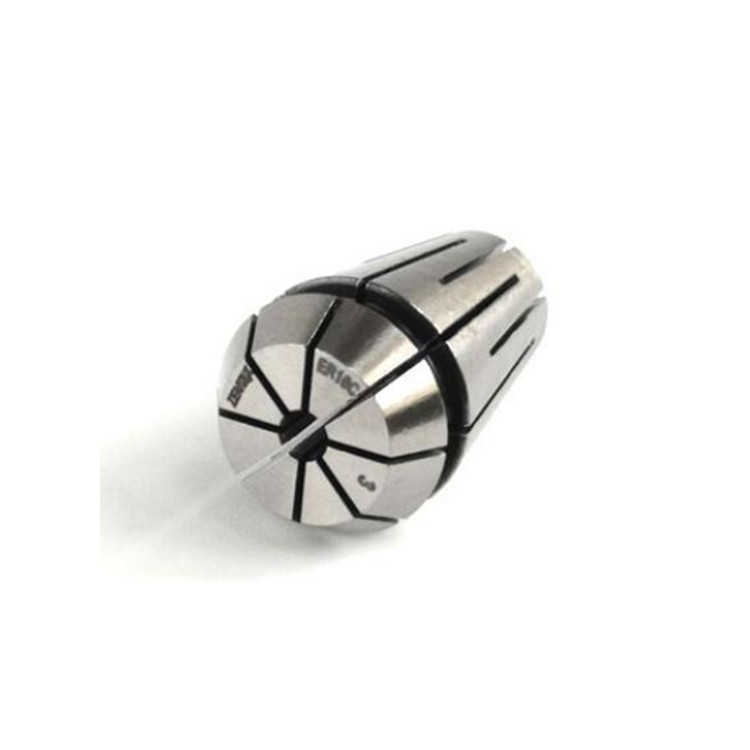

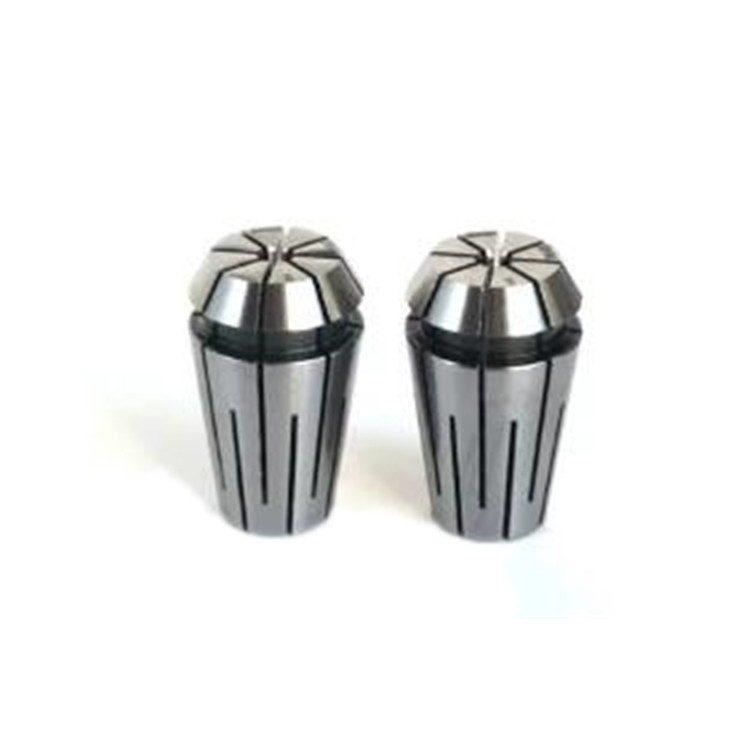

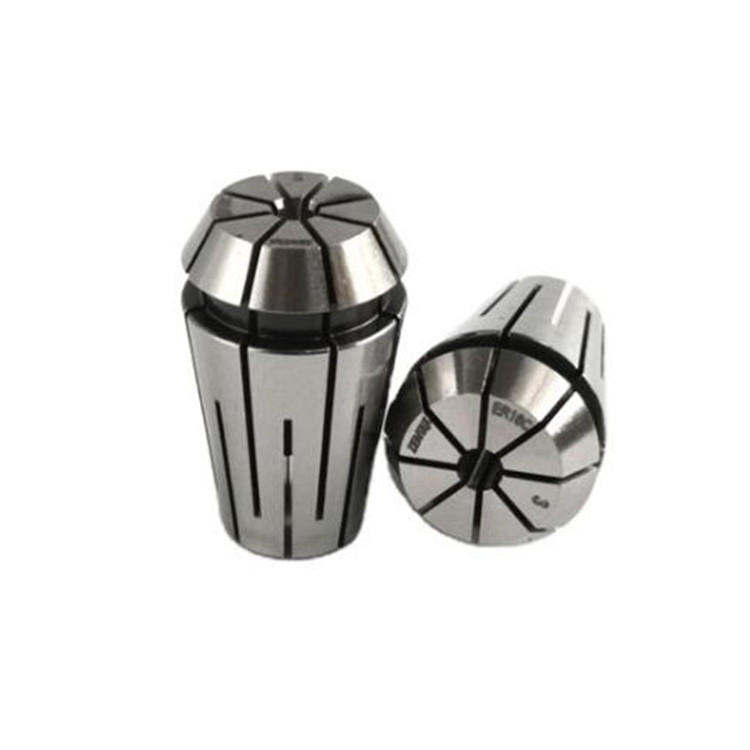

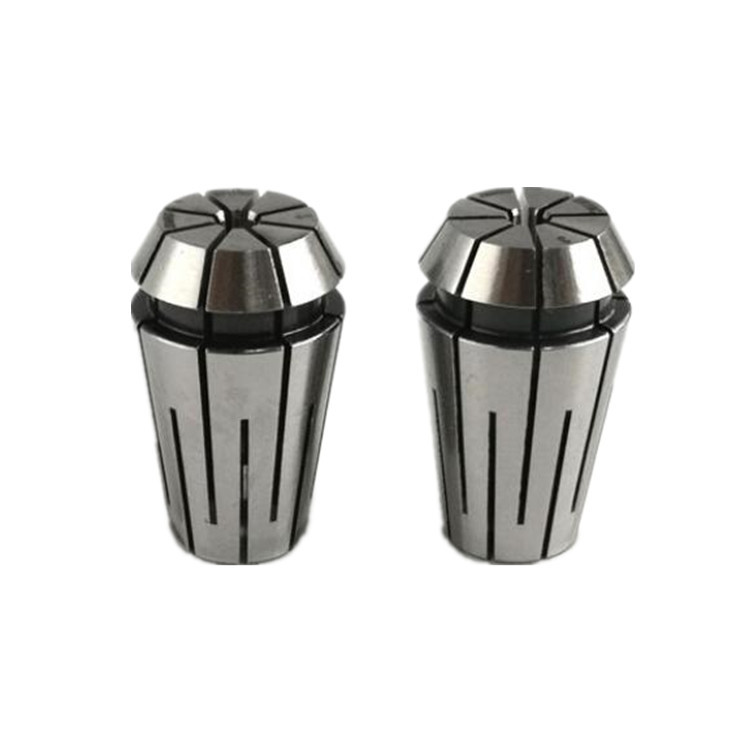

El agua de refrigeración sellada ER Collet ER16 ER20 para el sellado de ranuras

Con una alta precisión, el sistema de refrigeración de agua sellada ER para el sellado de ranuras

Alta precisión ER sellado agua de refrigeración collet, collet de resorte Diferencias en el uso de ranuras para alcanzar alrededor de la sellada
O Característica de agua central sólo se aplica a las carpetas para sujetar la herramienta de agujero de agua,Puede soportar la presión del agua 7Mpa Los agujeros no estándar se pueden personalizar.

INTRODUCCIÓN del producto

Nombre del producto: pinza de cartucho ER / C de alta precisión de alta duración
Material: SUJ2 importado de Japón, 42CrMo
Dureza del producto: 46-50HRC
La rugosidad de la superficie: Ra0.4
Tipo de colgante: ER11C, ER16C, ER20C, ER25C, ER32C, ER40C, ER50C
Apariencia del collar: recubrimiento ligero (anticorrosividad, resistencia a la abrasión, número de limpieza, precisión y estabilidad, superficie lisa, sensación de comodidad, aspecto más hermoso)
Precisión de la perilla: 0,005 mm, 0,008 mm
Al ordenar, indique el grado de exactitud

Instalación de alta precisión de collet sellado de urgencias
1. Instale la ranura de la manija de resorte en el círculo excéntrico de la tuerca, empuje la manija de resorte en la dirección indicada por la flecha hasta que escuche un clic,lo que significa que el collar de resorte ha sido instalado en su lugar.
2. Luego instalar el collet de resorte en el apoyo y asegúrese de que la herramienta está instalada en su lugar
3. Instale la tuerca en el mango y bloquee con una llave inglesa (se recomienda utilizar una llave inglesa de par para apretar la tuerca)

Desmontar
Después de atornillar la tuerca del portaherramientas, saque el portaherramientas,empujar hacia adentro desde la parte delantera de la colleta de resorte y presionar hacia abajo contra la parte inferior del círculo excéntrico al mismo tiempo, y empuje el collar de resorte en diagonal hasta que el collar de resorte y la tuerca se desmontan

El colgante de sellado ER es un tipo de colgante utilizado en las operaciones de mecanizado para sujetar de forma segura una pieza de trabajo o herramienta en su lugar.Está diseñado con una característica de sellado que ayuda a evitar que el refrigerante u otros fluidos entren en el collet y afecten el proceso de mecanizado.

El mecanismo de sellado de un colgante de sellado ER generalmente consiste en sellos de caucho o elastoméricos que están integrados en el diseño del colgante.Estos sellos crean una barrera entre el collet y el medio ambiente exterior, evitando la entrada de líquidos.

Los enchufes de sellado ER se utilizan comúnmente en industrias como la automotriz, la aeroespacial y la médica, donde el mecanizado de precisión y el control del refrigerante son críticos.Proporcionan una solución fiable para mantener un entorno de mecanizado limpio y controlado, reduciendo el riesgo de contaminación y mejorando la precisión y la eficiencia generales del mecanizado.

Además de la característica de sellado, los colletes de sellado ER también ofrecen los beneficios de una alta fuerza de agarre, capacidad de cambio rápido de herramientas y compatibilidad con una amplia gama de tamaños de herramientas.Están disponibles en varios tamaños y configuraciones para adaptarse a diferentes requisitos de mecanizado.
