Muestra de la máquina de fresado de alta precisión

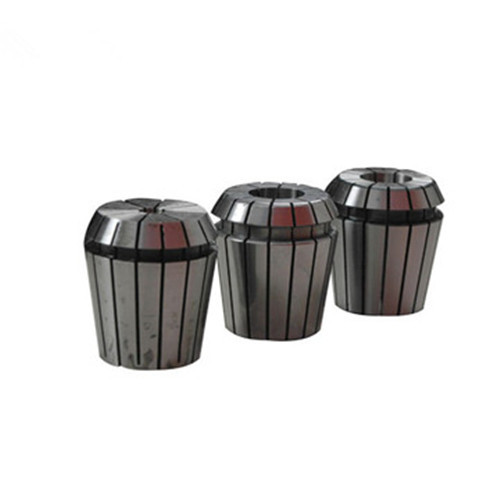

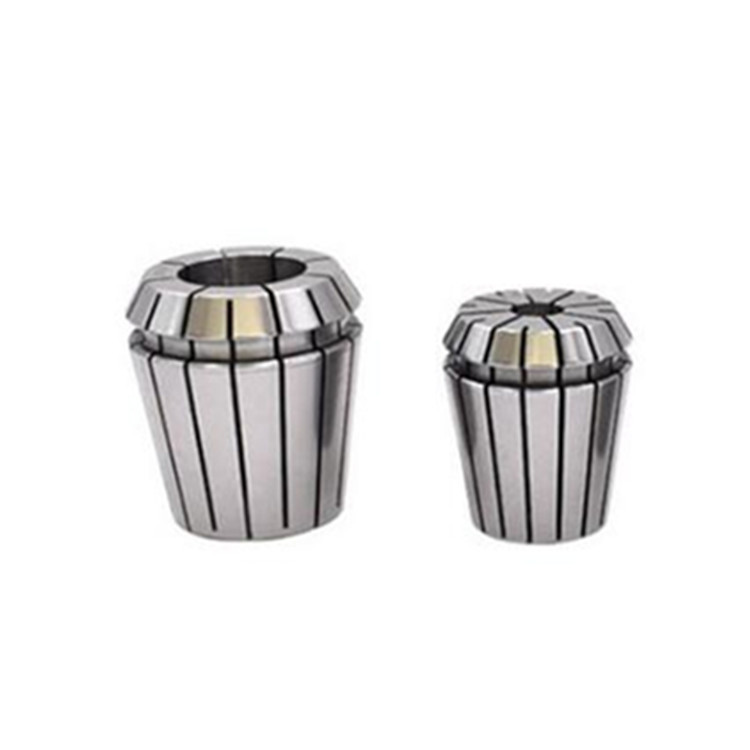

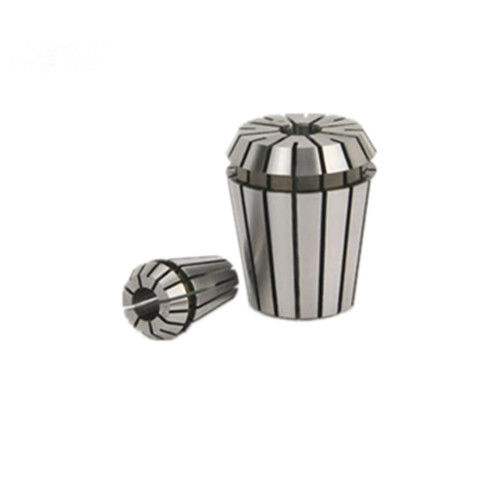

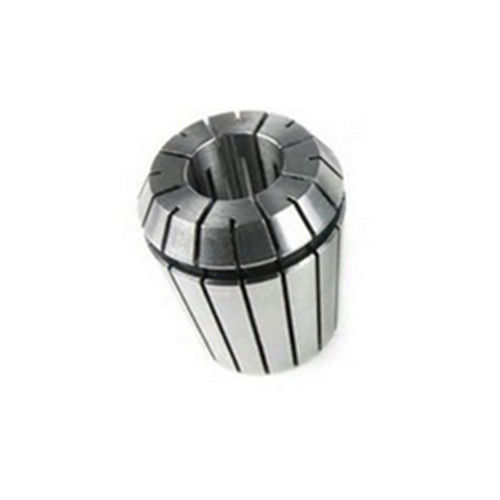

Equipo de herramientas de fresado ER32 de alta precisión

El collet ER de alta precisión, también conocido como collet de resorte, está montado en una máquina de fresado de perforación, perforación y molino, su función es sujetar el cortador de perforación o el cuchillo.El collar flexible es actualmente el más utilizado.. Su rendimiento estable, alta precisión en la que confían la mayoría de los fabricantes. Todos los productos son de rectificación de precisión, de acuerdo con las especificaciones alemanas DIN 6499 de fabricación de precisión.

La bobina es un tipo de dispositivo de bloqueo para sujetar la herramienta o pieza de trabajo, que generalmente se usa en la máquina de perforación y fresado y en el centro de mecanizado.Seleccione la calidad de la abrazadera para reconocer el titanio Hao. La abrazadera de tipo de tirón del poste se tira hacia atrás después de que el objeto se coloca en su lugar, y la parte de sujeción se tira hacia atrás para hacer la abrazadera de abrazadera.El tipo de empuje hacia adelante es mover la pieza de trabajo hacia adelanteEn el mercado industrial actual se utiliza el material de la bobina: 65Mn. El collet se llama collet elástico o bobina.Es un tipo de abrazadera en forma de tubo utilizado para fijar la broca o el cortador de fresado que se utiliza para la instalación en la fresadoraEs también un tipo de dispositivo de fijación utilizado para fijar las piezas que necesitan ser modificadas.

El Sla pecificación
1) Runout de nuestro collet de urgencias están dentro de 0.005mm-0.015mm
2) ER8, ER11, ER16, ER20, ER25, ER32, ER40 y ER50 collet
3) ER Collet Hecho de acero de alta calidad: 65Mn
4) Din 6499 Collet ER Collet Embalaje:el embalaje interior es de plástico o papel, el embalaje exterior es de cartón.
5) Precisión ER Collet Normalmente ofrecemos dos tipos de precisión: la primera precisión 0.008 mm, la segunda precisión 0.015 mm. La precisión más alta es 0.005 mm.
6) Inspección de las cuchillas de primavera: 100% de inspección de las cuchillas.

Procedimiento de instalación de la abrazadera
1. comprobar que los dientes de tornillo de la tuerca de conexión pueden fijarse en el tubo de conexión.
2. bloquear la tuerca de conexión en la manga.
3. reducir la presión del aceite al estado mínimo y activar el cilindro de presión del aceite para detener el pistón en el extremo delantero.Gire el colgante para bloquear la tuerca de conexión en los dientes de tornillo de la tubería de conexiónCuando se bloquee, el orificio cónico del colgante debe estar concéntrico con el cónico del eje principal.y el orificio de localización de la abrazadera debe estar alineado con el botón de localización en el extremo de la nariz del eje principal.
4. operar el cilindro de presión de aceite para hacer que el pistón retroceda, y combinar el columpio con el cono del eje principal, y confirmar que el botón de posicionamiento se ha montado en el columpio.
5. el tornillo de bloqueo fijará la cabeza de la abrazadera y el eje principal, aumentará gradualmente la presión del aceite y moverá repetidamente la cabeza de la abrazadera hasta el empuje máximo permitido.

Procedimiento de instalación de la bobina
1. retire la cubierta de frenado
2. instalar la abrazadera en la cubierta de frenado y luego instalar la abrazadera en la manga.
3. instalar la cubierta de frenado de nuevo en el cuerpo y bloquear los tornillos para comprobar si la carrera de sujeción de la abrazadera es correcta.

La precisión de sujeción de la abrazadera es de entre 0,001-0,008 mm. Con el uso de un mango de herramienta y una tuerca, se aplica una precisión de sujeción diferente a diferentes tecnologías de procesamiento de piezas de trabajo.Cuanto mayor sea la precisión de la parte de conexión de la herramienta, cuanto mayor sea la precisión de la abrazadera que se seleccione, lo que afectará directamente a la precisión general de la salida después de sujetar la herramienta.La alta precisión requiere la selección de pinzas de tambor de alta precisión.

Conjunto de colgantes de urgencias:

Es el Collet, es el Collet, es el Collet, es el Collet, es el Collet.
