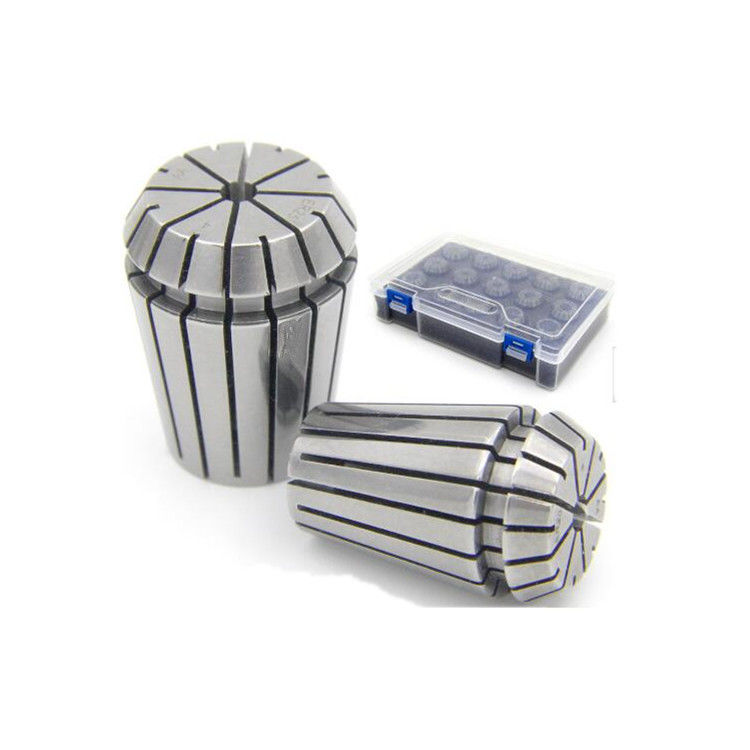

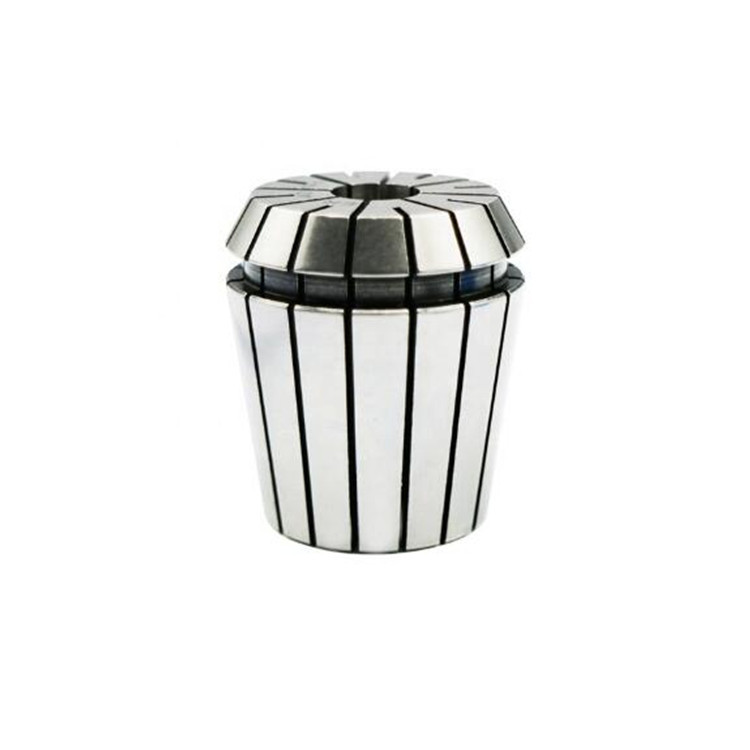

Conjunto de collares ER de alta precisión (ER8-ER50) con precisión de collares de resorte de 0,008 mm
DIN6499 Er20 Collet (2-13 mm), ER colletEl juego de Chuck, el estándar.El collar de urgenciases la herramienta de sujeción más utilizada en el mundo.Fabricado en acero de resorte de aleación y totalmente endurecido, elLas colgantes de urgenciasson ideales para muchas aplicaciones de mecanizado, incluido el taladro, el fresado, el reing, el tapping y la molienda.
Conjunto de mandíbulas de alta precisión en urgencias
1Los colletes de precisión se utilizan para una variedad de procesos, incluyendo la perforación, el fresado, el tapping y la molienda.
2.Material del colgante de resorte: 65Mn. Norma: DIN6499B
3.ER dureza de los collets:HRC 44-48.
4Din 6499 Collet tamaño completo: ER8,11,16,20,25,32,40,50.
5.BT-ER disponen de mandíbulas de collar, pinzas de tirón, llaves/abrazaderas
Montaje de la colleta
Introduzca la ranura de la manija en el anillo excéntrico de la tuerca de sujeción en la marca en la parte inferior de la tuerca.Nuca de tornillo con collar en el portaherramientasRecomendamos apretar la tuerca con una llave inglesa.
Desmontaje de emergencias
Después de que la tuerca se desenrosca del portaherramientas,Presione la cara del collet ER mientras empuja simultáneamente hacia los lados en la parte posterior del collet opuesta a la marca hasta que se desprenda de la tuerca de sujeción.

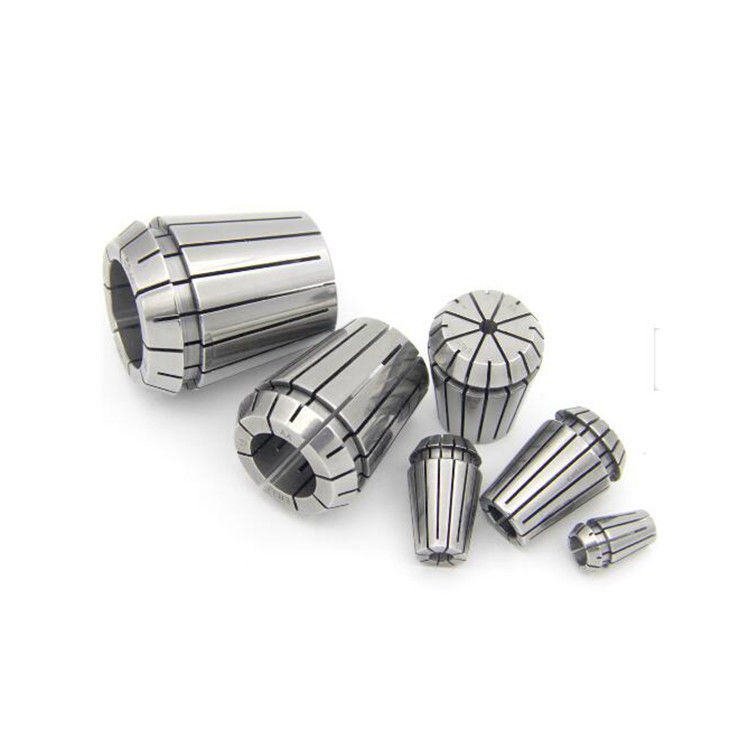

Conjunto de colgantes de urgencias:
| En el caso de los vehículos |
9 PCS |
1 a 5 mm ((1,1.5,2,2.5,3,3.5,4,4.5,5 mm) |
| En el caso de los vehículos de motor |
5 PCS |
3-7 mm;4;5;6;7mm) si 7PCS,incluye 1 y 2mm |
| El número ER16 |
8PCS |
3 a 10 mm;4;5;6;7;8;9; 10 mm) |
| En el caso de las empresas |
6PCS |
3-13 mm;4;6;8;10; 13 mm) |
| 11PCS |
3-13 mm;4;5;6;7;8;9;10;11;12; 13 mm) |
| El número de personas |
7PCS |
4 a 16 mm;6;8;10;12;14; 16 mm) |
| 15 PCS |
2 a 16 mm;3;4;5;6;7;8;9;10;11;12;13;14;15; 16 mm) |
| En el caso de los vehículos de motor |
6PCS |
6-20 mm;8;10;12;16; 20 mm) |
| 11PCS |
4-20 mm;5;6;8;10;12;13;15;16;18; 20 mm) |
| 18 PCS |
3-20 mm;4;5;6;7;8;9;10;11;12;13;14;15;16;17;18;19; 20 mm) |
| En el caso de los vehículos de motor |
7PCS |
6-25 mm;8;10;12;16;20; 25 mm) |
| 15 PCS |
4 a 26 mm;5;6;8;10;12;13;15;16;18;20;21;23;25; 26 mm) |
| 23 PCS |
4 a 26 mm;5;6;7;8;9;10;11;12;13;14;15;16;17;18;19;20;21;22;23;24;25; 26 mm) |
| En el caso de las empresas |
12 PCS |
10-34 mm ((10,12,14,16,18,20,22,24,26,28,30,32, 34 mm) |
El conjunto de pernos ER es una colección de pernos utilizados en aplicaciones de mecanizado y metalurgia." refiriéndose a la capacidad del collar para agarrar y sostener una herramienta o pieza de trabajo con seguridadLos colletes de un conjunto de colletes ER están diseñados con una forma cónica que les permite comprimir y expandir para contener diferentes tamaños de herramientas o piezas de trabajo.
Los conjuntos de perillas ER suelen incluir una gama de tamaños de perillas, como ER16, ER20, ER32 o ER40, que corresponden a diferentes diámetros máximos de herramienta o pieza de trabajo.El conjunto también puede incluir un collet chuck o un soporte, que se utiliza para fijar los colgantes en una máquina o herramienta.
Los colletes ER se utilizan comúnmente en operaciones de fresado, perforación y torneado, donde proporcionan un agarre preciso y seguro en herramientas de corte o piezas de trabajo.Se utilizan ampliamente en industrias como la automoción., aeroespacial, y la fabricación general.
Cuando se selecciona un conjunto de collares de emergencias, es importante considerar los tamaños y tipos específicos de herramientas o piezas de trabajo con las que se trabajará.Asegúrese de que el conjunto sea compatible con el collet chuck o el soporte de su máquina o herramienta.
