HSK ER Collet Chuck DIN69893 para el procesamiento CNC con alta precisión del sistema

HSK ER Collet Chuck DIN69893 para el procesamiento CNC con alta precisión del sistema

HSK ER Collet Chuck DIN69893 para procesamiento CNC, el soporte de herramientas HSK es el mango de herramientas de corte de alta velocidad.Hsk poseedor de herramientas se ha convertido en una parte importante de la tecnología de fabricación de mecanizado en el corte de alta velocidad, y se ha convertido en una parte importante de la tecnología de fabricación de mecanizado en el corte de alta velocidad.El rendimiento de mecanizado del portaherramientas BT tradicional ha sido difícil de satisfacer los requisitos de corte de alta velocidadSi bien el sistema de herramientas puede realizar el corte a alta velocidad, se deben cumplir las siguientes condiciones básicas:

1. Alta precisión del sistema
La precisión del sistema incluye la precisión de posicionamiento y sujeción del sistema y la precisión de posicionamiento repetido de la herramienta.El primero se refiere a la precisión de conexión entre la herramienta y el mango de la herramienta, y entre el mango de la herramienta y el huso de la máquina herramienta; Este último se refiere a la consistencia de la precisión del sistema de herramientas después de cada cambio de herramienta.que puede garantizar la estabilidad estática y dinámica del sistema de herramientas en condiciones de mecanizado de alta velocidad.

2. Alta rigidez del sistema
La rigidez estática y dinámica del sistema de herramientas es un factor importante que afecta a la precisión de mecanizado y el rendimiento de corte.La rigidez insuficiente del sistema de herramientas causará la vibración del sistema de herramientas, lo que reducirá la precisión de mecanizado, agravará el desgaste de la herramienta y reducirá la vida útil de la herramienta.

3Un buen equilibrio dinámico.
Bajo la condición de mecanizado de alta velocidad, el desequilibrio de la masa pequeña causará una enorme fuerza centrífuga, que causará una fuerte vibración de la máquina herramienta en el proceso de mecanizado.,El equilibrio dinámico del sistema de herramientas de alta velocidad es muy importante.

Especificaciones de la válvula de colgante HSK ER

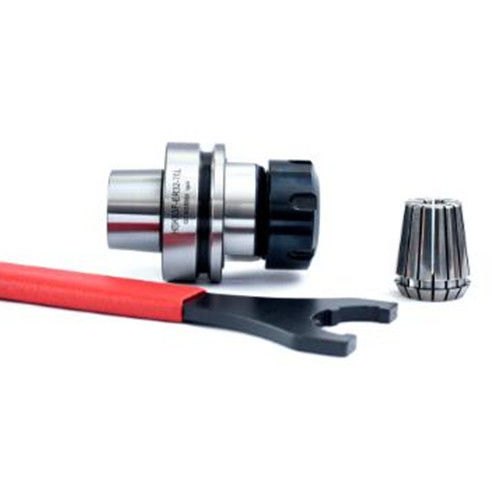

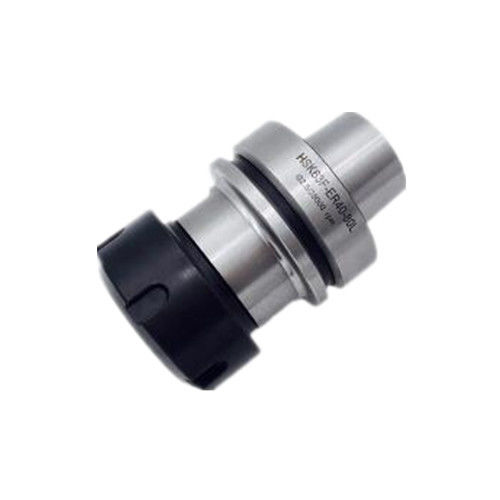

1.Nombre del producto: HSK ER Collet Chuck Tool Holder

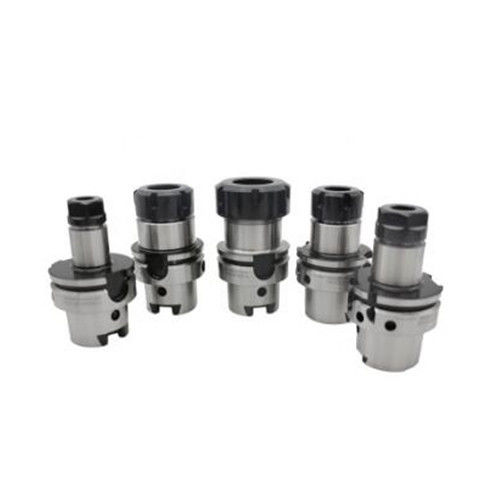

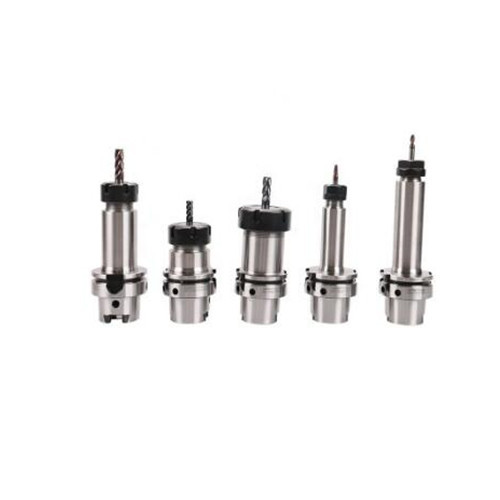

2. Número de modelo: HSK30, HSK40, HSK50, HSK63, HSK100
3.Aplicación:Tocador de herramientas de fresado para enrutadores CNC
4Material: Acero inoxidable
5.Norma:DIN69893
6.Dureza:HRC58 ± 2 mm
7.Velocidad de rotación: G2.5 30000 rpm
8.Runout:dentro de 5 μm
9.La rugosidad de la superficie: Ra < 0,25 μm
10. Cono del cono:11. Carburizador:0.8 mm
