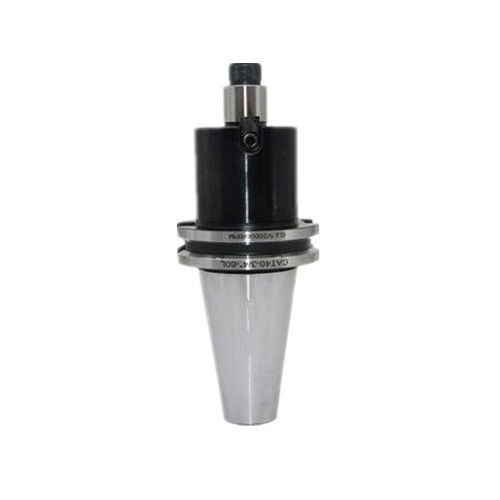

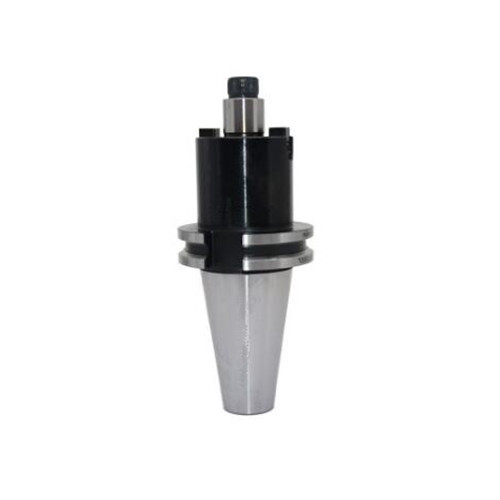

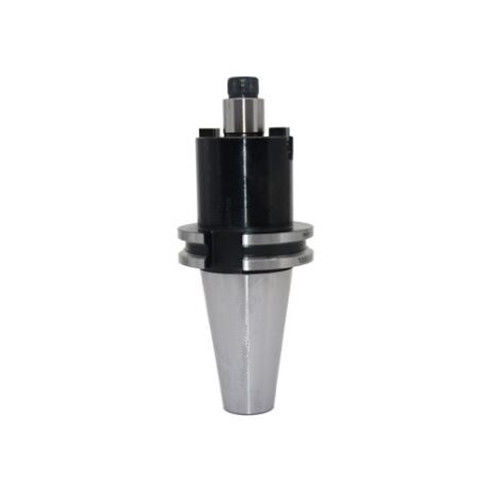

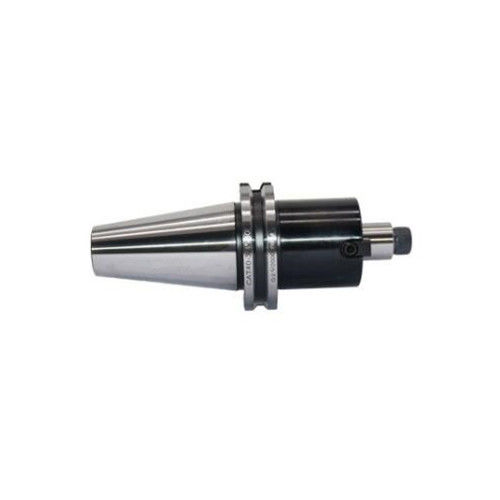

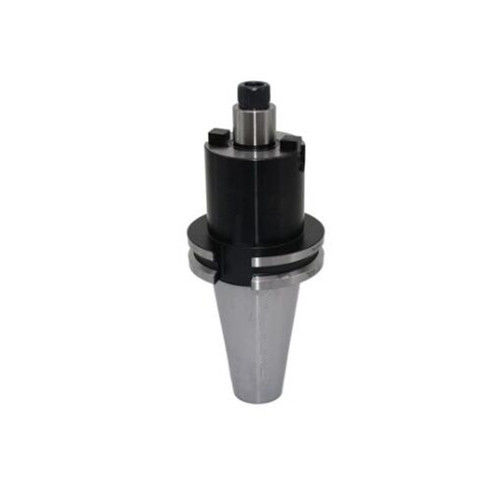

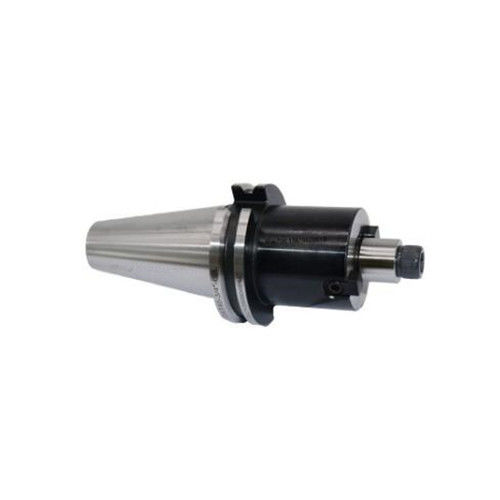

20CrMnTi para el fresado de la cara Arbor de la cartera de herramientas CATE Flange y cortador de fresado de la cara cónica

Tomador de herramientas CATEE. Arbor del molino de cara.

Face Mill Arbor CATEE (CATEEer-pillar) Face Milling Holder es un soporte de herramientas utilizado en máquinas de fresado para operaciones de fresado de cara.Está diseñado para mantener un cortador de fresado de cara (también conocido como fresador de cara) en su lugar durante el mecanizado.

La designación CATEE se refiere al tipo de junta utilizada en el soporte de herramientas. Los soportes de herramientas CATEE tienen una brida y un junta que son compatibles con los husillos de herramientas CATEE,que se encuentran comúnmente en las fresadoras CNC.

El soporte de fresado de cara Arbor CATEE se compone típicamente de un tallo cilíndrico con un cono CATEE en un extremo y una brida en el otro extremo.La brida tiene agujeros o ranuras para el montaje del cortador de fresado de cara, que se fija generalmente con tornillos o abrazaderas.

Cuando se inserta el soporte de fresado de cara de la fresadora Arbor CATEE en el huso de la fresadora, el conector de cara de la fresadora CATEE proporciona una conexión segura y precisa,asegurarse de que el cortador de fresado de cara se mantenga adecuadamente alineado durante el mecanizadoEsto permite operaciones de fresado de cara precisas y eficientes, que implican la eliminación de material de la cara de una pieza de trabajo para crear una superficie plana.

En general, el soporte de fresado de cara Arbor CATEE es una herramienta esencial para las operaciones de fresado de cara,proporcionando una conexión fiable y rígida entre la fresadora y el cortador de fresado de cara.

Cada cortador de fresado de cara FMA / FMB está equipado con tornillos y llaves para el ensamblaje de cortadores de fresado de cara.Portador de herramientas utilizado para sujetar el cortador con la ranura de accionamiento radial, como el cortador de fresado de cara, el cortador de disco vertical, el molino de extremo de tipo conjunto, el mecanizado de alta velocidad y alta precisión.

Contenedor de herramientas:
1La precisión de las puntas coníferas de 7:24 ≤ AT3 y algunas dimensiones estándar se prueban todas con la herramienta de inspección estándar fabricada en Alemania.
2El cono interno se prueba con un instrumento de medición neumático estándar y la relación de área de contacto del extremo grande es superior al 90%.
3. El cuerpo de la vara salta ≤ 0.002.
5.CATEE Face Milling Holder el mango es adecuado para el mecanizado de precisión de velocidad media
6. Balance dinámico: G6.3 12000/18000RPM G2.5 15000/25000RPM puede hacerse según la demanda. También se puede personalizar según los requisitos del cliente.
7Cada cortador de fresado de cara FMA/FMB está equipado con tornillos y llaves para el montaje de cortadores de fresado de cara.
8Si tiene un cortador de fresado plano de producción de tipo extendido, puede preguntar.
9.CATEE Material del soporte de fresado de cara: 20CrMnTi.
10.CATEE Dureza del soporte de fresado de la cara: HRC54 ° -60 °
11.CATEE Teniente de fresado de cara Profundidad de carburado: > 0.8.

Los requisitos de la barra de corte son los siguientes:
Para ser sujetado más fuerte, mejor rigidez, pequeña precisión de desviación de la herramienta de mecanizado, en este caso, puede la eficacia de juego potencial!
El corte de la barra de corte comprueba la exactitud de los asuntos que requieren atención:
1, la exactitud de la exactitud y fiabilidad de la escala, la unidad de medida de al menos 0,002 mm.
2, la barra de ensayo principal de acuerdo con la norma internacional
3, la precisión del molde de acero de tungsteno calificado.
4, la barra de corte en la parte delantera, limpie a fondo todas las partes, tales como la tuerca de colleta, etc. Y al mismo tiempo, debe prestar atención a la limpieza del husillo de la máquina.
5, la barra de corte para sujetar la barra de molde de acero de tungsteno, la necesidad de cumplir con todo tipo de descripción del dispositivo de barra de herramienta.
6, si la medición. desviación de 180 grados, la razón puede ser laLa cabeza o el eje mecánico con la precisión del eje cónico, etc.
